一、問題描述及原因分析

1．問題描述

1）產品選型前未按標準要求對量程進行復核計算，導致流量計更大 量程不符合要求；

2）產品選型前未按標準要求對量程進行復核計算，導致壓力表更大 量程不符合要求；

3）流量計和壓力表精度等級不符合要求；

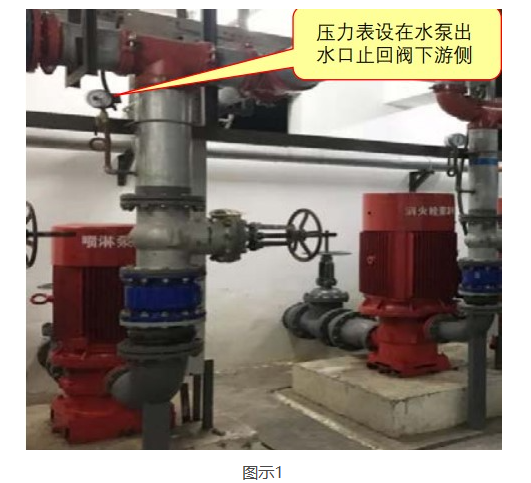

4）壓力測試裝置安裝在消防水泵出水口止回閥下游，不符合要求。【圖示1】

錯誤做法

2．原因分析

1）設計圖紙有誤；

2）供貨單位在產品選型前未按標準要求對量程進行復核計算；

3）流量計和壓力表精度沒能按規定進行效驗；

4）技術人員沒有做好圖紙或技術交底工作，施工人員隨意安裝。

二、規范要求及正確做法

1．規范要求

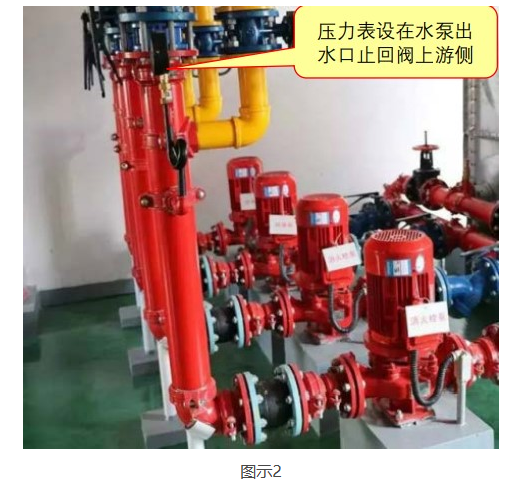

☆《消防給水及消火栓系統技術規范》(GB 50974-2014)第5.1.11條?！緢D示2】

2．正確做法

三、應對措施及防治指南

1．設計單位應嚴格按照規范要求進行設計，確保圖紙的準確性；

2．供貨單位在產品選型前應按標準要求對量程進行復核計算；

3．供貨單位應選擇具有相應資質的檢測機構對流量計和壓力表精度進行效驗；

4．技術人員應進行技術交底，要求安裝人員按照圖集19S204-1施工，并做好施工質量的自檢；監理單位和建設單位要加強現場施工質量的監管。
